Описание:

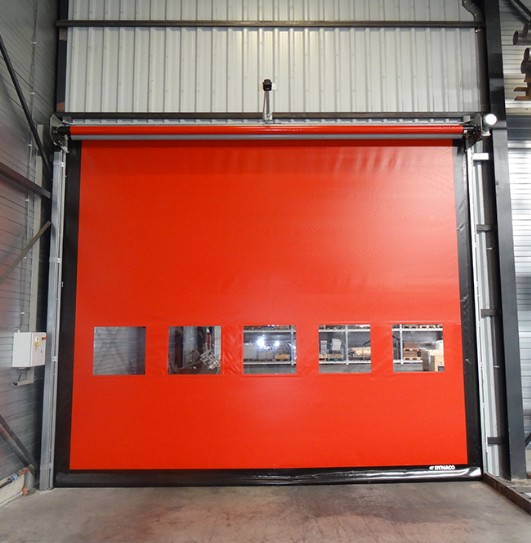

Высокоскоростные автоматические ворота Dynaco M3 Compact представляют собой оптимальное решение для перекрытия широких проемов, где ветровая нагрузка относительно невелика. Данные ворота Dynaco M3 Compact спроектированы для установки в проемы, достигающие 11 метров в ширину.
Архитектура скоростных ворот Dynaco M3 Compact обеспечивает возможность интенсивной эксплуатации, выдерживая до 6000 циклов открытия и закрытия ежедневно. Электропривод ворот управляется посредством частотного преобразователя, обеспечивающего плавность и точность работы.
В заключение, скоростные ворота M3 Compact являются универсальным решением, предназначенным для эффективного закрытия широких проемов в различных промышленных и коммерческих объектах.
Ветровая нагрузка
Для максимального размера — до 450 Па (скорость ветра до 90 км/ч). Для ворот до Ш 8 500 х В 5 500 мм — до 700 Па (скорость ветра до 110 км/ч).
Ресурс
1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).
Принцип действия

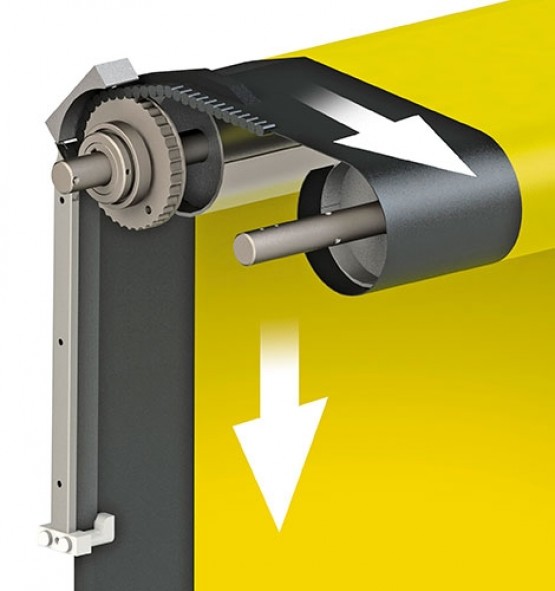

Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.
Применение

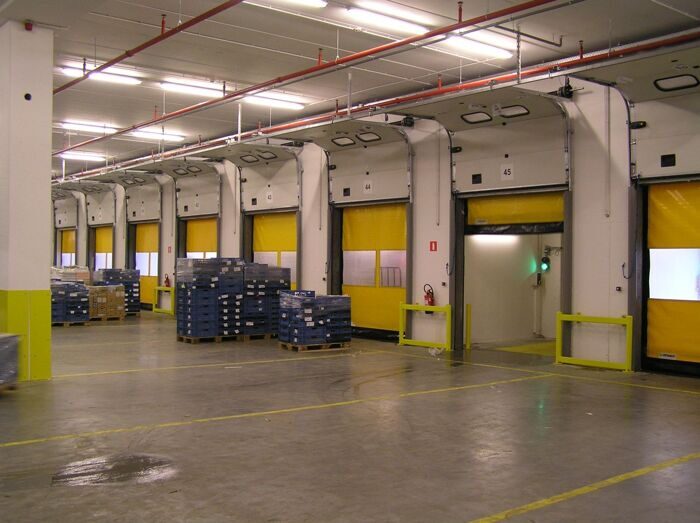

Ворота для проемов больших размеров со средней ветровой нагрузкой. Используются внутри и снаружи помещений (торговля, склад, промышленность).

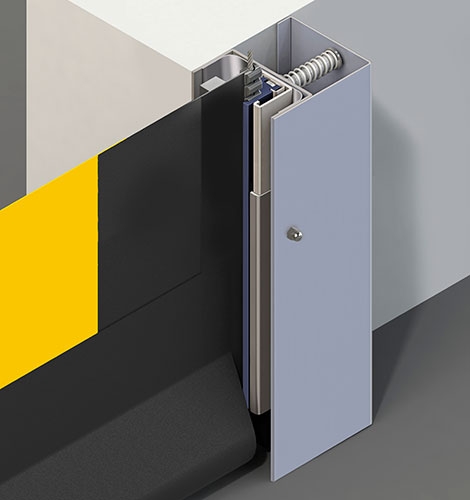

Блок заправки полотна
При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания. Оно произойдет автоматически или после команды на закрывание с любого органа управления.
Полотно ворот
Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).
Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.
Концевые выключатели
Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).
Блок управления (Compact)
Cтальной, окрашенный IP 54. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.
Фотоэлементы (в стандартной комплектации)
Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.
Питание
Однофазное 220 В, частота 50 Гц.
